Flexijet 3D

System pomiarowy dla producentów mebli

Flexijet 3D to zaawansowany mobilny system pomiarowy łączący laser 3D z oprogramowaniem CAD, który rewolucjonizuje proces pomiaru dla producentów schodów, mebli i blatów kamiennych, umożliwiając tworzenie dokładnych rysunków CAD w czasie rzeczywistym. System eliminuje błędy montażowe, skraca czas pracy o 75% i integruje się bezpośrednio z oprogramowaniem projektowym/produkcyjnym.

Cena 16 900 EUR netto

Szkic 3D

Dzięki Flexijet 3D każdy może szybko, wydajnie i ekonomicznie tworzyć pomiary oraz inwentaryzacje bezpośrednio w systemie CAD – z milimetrową precyzją. Niezależnie od tego, czy jesteś początkującym, wszechstronnym wykonawcą, czy specjalistą CAD, z Flexijet 3D skorzystasz z zasady „rysowania podczas pomiaru”. Metoda ta oferuje liczne korzyści w porównaniu z konwencjonalnymi technikami pomiarowymi oraz chmurami punktów ze skanerów laserowych.

Widok na żywo

Niedokładne pomiary czy błędy w zapisie liczb odchodzą do przeszłości. Nie musisz już notować wymiarów, ponieważ natychmiast widzisz, co mierzysz. Możliwość dołączania zdjęć oraz notatek głosowych bezpośrednio do rysunku inwentaryzacyjnego pozwala na stworzenie kompleksowej dokumentacji na miejscu. Pracuj bezproblemowo nawet w trudnych warunkach przestrzennych – całkowicie bez rusztowań, drabin czy dodatkowej pomocy.

Pomiar z meblami

Możesz mierzyć umeblowane pomieszczenia bez uciążliwego przesuwania mebli. Krzywizny, łuki oraz elementy o nieregularnych kątach są rejestrowane szybko i precyzyjnie. Dzięki funkcji projekcji wykorzystasz Flexijet również jako wsparcie przy montażu. Możliwości zastosowania Flexijet 3D są tak samo wszechstronne, jak użytkownicy, którzy korzystają z tego rewolucyjnego systemu pomiarów laserowych.

Tak mierzą profesjonaliści

Funkcje, które wyróżniają Flexijet 3D

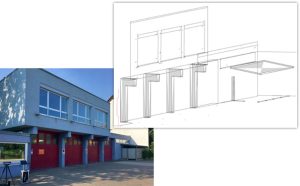

Rysowanie podczas pomiaru

„Rysowanie podczas pomiaru” – zamiast skanowania

W przeciwieństwie do innych systemów pomiarowych, Flexijet 3D nie generuje nieczytelnej chmury punktów. Zamiast tego punkty pomiarowe są bezpośrednio łączone w logiczne struktury za pomocą komend rysunkowych CAD. Gotowy rysunek CAD powstaje już w trakcie pomiaru na miejscu, bez konieczności czasochłonnej obróbki końcowej, która jest niezbędna w przypadku chmur punktów.

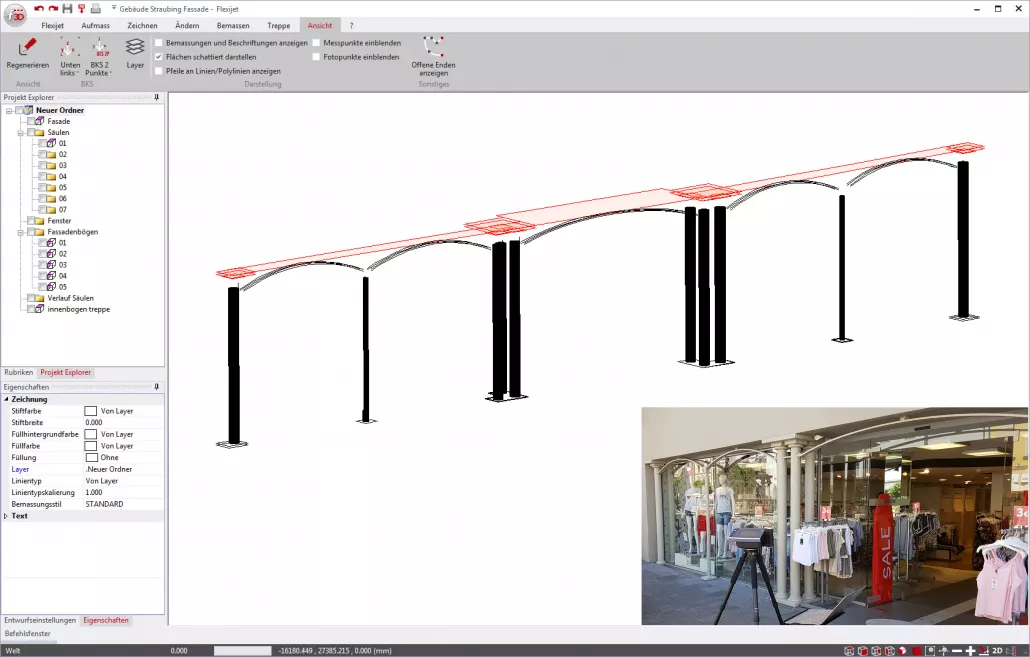

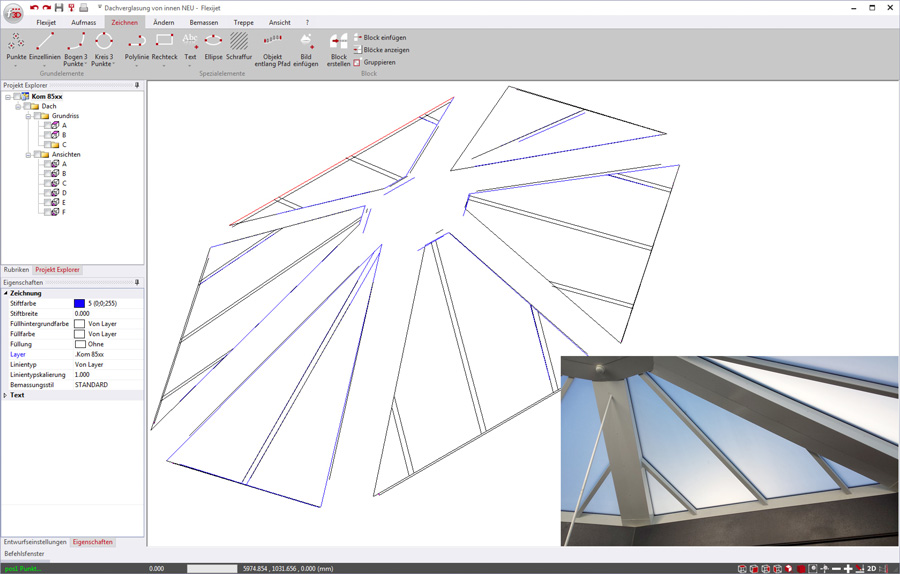

W procesie tym „mierzone” elementy – takie jak ściany, drzwi, łuki czy całe układy pomieszczeń – są tworzone jako precyzyjne, trójwymiarowe rysunki CAD bezpośrednio podczas wykonywania pomiarów na obiekcie.
Przed opuszczeniem miejsca budowy możesz sprawdzić gotowy model CAD, porównując go z rzeczywistością, i upewnić się, że wszystkie wymiary istotne dla projektowania zostały zarejestrowane.
Kluczowe korzyści
Stosowanie zasady „rysowania podczas pomiaru” (ang. measurement drawing) daje wyraźną przewagę nad tradycyjnym skanowaniem laserowym:
  • Brak „brudnych” danych: Nie tracisz czasu na czyszczenie chmury punktów z szumów, odbić w lustrach czy przypadkowych obiektów (np. osób przechodzących przez kadr).
  • Natychmiastowy plik końcowy: Z budowy wychodzisz z czystym plikiem .dwg lub .dxf. Możesz od razu przystąpić do projektowania mebli czy konstrukcji, zamiast spędzać godziny w biurze na „obrysowywaniu” skanu.
  • Kontrola jakości w czasie rzeczywistym: Widząc powstający rysunek na ekranie laptopa lub tabletu, natychmiast zauważysz, jeśli pominąłeś jakąś ścianę lub wnękę. W przypadku skanera 3D braki odkrywa się zazwyczaj dopiero w biurze.
  • Inteligentne elementy: Zamiast zbioru milionów kropek, masz konkretne obiekty: linię ściany, łuk okna czy płaszczyznę podłogi. Są one od razu zwymiarowane i gotowe do użycia w programach takich jak AutoCAD, SketchUp czy Revit.
  • Mniejsza waga plików: Pliki CAD są tysiące razy lżejsze niż gigabajtowe chmury punktów, co ułatwia ich przesyłanie i nie obciąża komputera.

Szybka inwentaryzacja

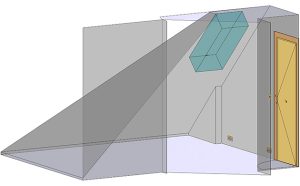

Szybka inwentaryzacja obiektu
– Błyskawiczna dokumentacja konturów ścian w pomieszczeniu
W oprogramowaniu pomiarowym tworzona jest trójwymiarowa przestrzeń. Do jej zdefiniowania wystarczy zaledwie kilka punktów pomiarowych: dokładnie dwa punkty na każdą płaszczyznę ściany oraz po jednym punkcie na podłogę i sufit.
W tym celu nie jest konieczne celowanie w narożniki pomieszczeń. Oprogramowanie automatycznie przycina linię prostą ściany w miejscu, w którym styka się ona z przedłużeniem linii sąsiedniej ściany. Dzięki temu wszystkie kąty łączących się ze sobą ścian są precyzyjnie wykrywane już podczas szybkiego pomiaru na miejscu.
Dokumentację pomieszczenia można uzupełnić zgodnie z potrzebami, mierząc pozostałe elementy, takie jak skosy dachu, drzwi czy okna, a także wstawiając symbole instalacyjne dla różnych mediów.
Kluczowe korzyści
Funkcja szybkiej inwentaryzacji (Rapid Site Measurement) to fundament wydajności systemu Flexijet 3D:
  • Pomiary bez przeszkód: Ponieważ nie musisz celować w same narożniki (które często są zasłonięte przez szafy, listwy czy kartony), możesz wykonać pełny pomiar bez konieczności przesuwania mebli.
  • Eliminacja błędów celowania: Narożniki bywają zaokrąglone lub uszkodzone, co utrudnia precyzyjny pomiar tradycyjnym dalmierzem. Flexijet oblicza „matematycznie czysty” punkt styku płaszczyzn, co daje najwyższą dokładność CAD.
  • Automatyczne wyznaczanie kątów: System sam wylicza, czy ściany są do siebie prostopadłe, czy rozwarte. Nie musisz mierzyć przekątnych pomieszczenia, aby zweryfikować jego geometrię.
  • Kompleksowy model 3D: Od razu nanosisz otwory drzwiowe, okienne oraz skosy, co pozwala na natychmiastowe sprawdzenie kolizji projektowych (np. czy nowa szafa zmieści się pod skosem).
  • Intuicyjne wstawianie instalacji: Możliwość naniesienia punktów elektrycznych i hydraulicznych już na etapie obrysu ścian sprawia, że Twój rysunek jest kompletną bazą do projektu wykonawczego.

Relokacja

Zmiana stanowiska
– Inwentaryzacja bez granic

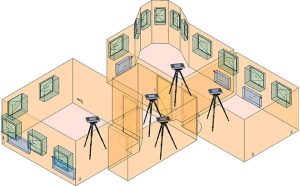

W sytuacjach, gdy nie wszystkie punkty pomiarowe niezbędne do wykonania inwentaryzacji są widoczne z jednego miejsca lub gdy zachodzi potrzeba uwzględnienia w rysunku sąsiednich pomieszczeń, Flexijet 3D oferuje funkcję zmiany stanowiska.
Dzięki wykorzystaniu dwóch punktów referencyjnych, które są dostępne z obu lokalizacji, system Flexijet 3D może zostać ponownie zorientowany, co pozwala na płynne kontynuowanie pomiarów. W ten sposób można z łatwością ująć całe piętra lub kompletne budynki w ramach jednego, spójnego rysunku CAD.
Kluczowe korzyści
Funkcja zmiany stanowiska (relokacji) to rozwiązanie, które eliminuje największe problemy tradycyjnych pomiarów wielopomieszczeniowych:
  • Spójność całego modelu: Wszystkie pomieszczenia, piętra i detale znajdują się w jednym pliku. Nie musisz ręcznie „sklejać” rysunków z kuchni i salonu w biurze – system robi to za Ciebie na bieżąco.
  • Wysoka precyzja połączeń: Dzięki automatycznej reorientacji na punktach referencyjnych, błąd ludzki przy przenoszeniu pomiaru jest zredukowany do minimum. Masz pewność, że ściana zmierzona z dwóch różnych stron ma tę samą grubość i geometrię.
  • Możliwość omijania przeszkód: Jeśli duży filar lub ściana działowa zasłaniają widok, po prostu przestawiasz urządzenie. Dzięki temu zachowujesz pełną swobodę pracy nawet w bardzo zagraconych lub skomplikowanych przestrzeniach.
  • Szybkość procesu: Procedura reorientacji jest błyskawiczna. Wystarczy „pokazać” laserowi dwa znane już systemowi punkty, aby Flexijet natychmiast odzyskał swoją pozycję w przestrzeni 3D.
  • Inwentaryzacja dużych obiektów: Pozwala na bezproblemowe tworzenie dokumentacji całych biurowców czy hoteli, gdzie pomiar z jednego punktu byłby fizycznie niemożliwy.

Projekcja CAD

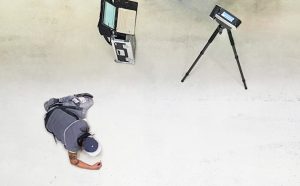

Projekcja wsteczna punktów CAD z projektu
– Wydajność montażu dzięki Flexijet 3D
Dzięki niezwykle dokładnym pomiarom laserowym, użytkownicy Flexijet wytwarzają precyzyjnie dopasowane komponenty, które wymagają jedynie montażu na miejscu. Dzięki Flexijet 3D montaż na obiekcie może zostać znacznie przyspieszony poprzez wykorzystanie funkcji projekcji wstecznej punktów CAD bezpośrednio z programu do projektowania.
Aby to osiągnąć, dane trójwymiarowe CAD z oprogramowania projektowego są importowane do oprogramowania pomiarowego FlexiCAD. Flexijet 3D może zostać zorientowany (zreferowany) względem poprzedniej lokalizacji pomiarowej na podstawie istniejących punktów odniesienia.
W ten sposób zaplanowane punkty wierceń i montażu mogą być automatycznie namierzane i wskazywane przez laser Flexijet 3D. Pracochłonne trasowanie czy kalibracja zostają całkowicie wyeliminowane.
Kluczowe korzyści
Funkcja projekcji to przejście od pomiaru do aktywnego wsparcia procesu montażu:
  • Eliminacja błędów trasowania: Nie musisz używać miarki, poziomicy ani sznurka traserskiego. Laser wskazuje dokładnie to miejsce na ścianie, suficie lub podłodze, które zostało zaplanowane w projekcie CAD.
  • Ogromna oszczędność czasu: Zamiast ręcznie odmierzać dziesiątki punktów pod wsporniki czy kołki, wybierasz punkt w komputerze, a głowica Flexijet automatycznie obraca się i wskazuje go wiązką lasera.
  • Bezproblemowy montaż prefabrykatów: Jeśli elementy (np. blaty, schody, konstrukcje stalowe) zostały wykonane na podstawie wcześniejszego pomiaru Flexijet, funkcja projekcji pozwoli Ci idealnie ustawić je w przestrzeni podczas montażu.
  • Wysoka precyzja (milimetrowa): Dzięki projekcji masz pewność, że to, co zaprojektowałeś w biurze, zostanie zamontowane z taką samą dokładnością na budowie.
  • Uproszczona logistyka: Montaż skomplikowanych konstrukcji może wykonać jedna osoba, ponieważ laser pełni rolę „cyfrowego pomocnika”, który trzyma wymiar i wskazuje lokalizację elementów.

Automatyczne serie

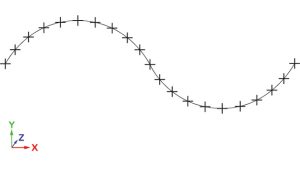

Automatyczne serie pomiarowe
– Wykrywanie przebiegu konturów jak za dotknięciem czarodziejskiej różdżki
Po zdefiniowaniu punktu początkowego, kierunku oraz żądanego odstępu między punktami, Flexijet 3D automatycznie mierzy przebieg ściany. Funkcja ta obejmuje poziome, pionowe oraz dowolne serie pomiarowe wzdłuż wyznaczonej ścieżki.
Dzięki pionowym seriom pomiarowym można na przykład w pełni automatycznie zmierzyć kadłuby łodzi.
Poziome serie pomiarowe mogą być wykorzystane na przykład do precyzyjnego określenia przebiegu krzywizn ścian.
Kluczowe korzyści
Automatyzacja pomiaru seryjnego zmienia urządzenie w inteligentnego robota skanującego:
  • Praca bez nadzoru: Po ustawieniu parametrów (np. „mierz co 5 cm w prawo”), laser sam przesuwa głowicę i rejestruje punkty. Ty w tym czasie możesz przygotowywać kolejny szkic lub robić notatki.
  • Idealne odwzorowanie krzywizn: Niezastąpione przy mierzeniu łuków, falistych ścian czy sklepień. Gęsta siatka punktów pozwala na stworzenie perfekcyjnego szablonu do produkcji (np. giętych mebli lub paneli).
  • Wszechstronność (3D): Możliwość pracy w pionie (np. przekroje budynków, kadłuby) i poziomie (np. obrysy pomieszczeń o nieregularnych kształtach) daje pełną kontrolę nad geometrią obiektu.
  • Oszczędność czasu: Ręczne celowanie w 50 punktów na łuku jest żmudne i obarczone błędem. Automat zrobi to w kilkadziesiąt sekund z idealną powtarzalnością.
  • Precyzyjne przekroje: Funkcja ta pozwala na szybkie wygenerowanie przekrojów poprzecznych pomieszczeń, co jest kluczowe przy projektowaniu konstrukcji stalowych lub stolarki otworowej.

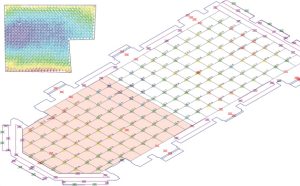

Skanowanie powierzchni

Skanowanie powierzchni
– automatyczne wykrywanie nierówności płaszczyzn
Poprzez narysowanie lub zmierzenie dowolnego zamkniętego konturu, a następnie nałożenie na niego kreskowania, komenda „skanowanie powierzchni” (surface scan) pozwala na automatyczny pomiar wszystkich punktów przecięcia tego kreskowania.
Różnice w wysokościach są sygnalizowane kolorami. Dzięki temu w oprogramowaniu pomiarowym FlexiCAD można w prosty sposób sprawdzić, jak duże są nierówności danej powierzchni.
Kluczowe korzyści
Funkcja skanowania powierzchni to potężne narzędzie diagnostyczne i projektowe:
  • Mapa wysokości (Heatmap): Kolorystyczne przedstawienie odchyłek pozwala natychmiast ocenić stan wylewki, sufitu czy ściany. Od razu widzisz, gdzie są „górki”, a gdzie „dołki”.
  • Idealne dopasowanie mebli i blatów: Jeśli montujesz długi blat kuchenny lub szafę pod wymiar, skan powierzchni pokaże Ci, czy ściana trzyma pion i płaszczyznę. Pozwala to na precyzyjne docięcie formatek jeszcze w warsztacie.
  • Automatyzacja siatki punktów: Nie musisz ręcznie klikać setek punktów na podłodze. Flexijet sam „przeskanuje” wyznaczony obszar zgodnie z zadanym rastrem (np. co 20 cm).
  • Analiza ugięć stropów: Niezastąpione przy renowacjach starych budynków, gdzie sufity lub podłogi często nie są proste. Skanowanie powierzchni dostarcza twardych danych do obliczeń konstrukcyjnych.
  • Profesjonalna dokumentacja dla klienta: Możesz wygenerować raport z pomiaru płaskości powierzchni, co jest niepodważalnym argumentem przy odbiorach technicznych lub uzasadnieniu konieczności dodatkowych prac wyrównawczych.

Dane techniczne Flexijet 3D:

  • Zakres obrotu głowicy 360° w poziomie (oś H) oraz 360° w pionie (oś V)
  • Zasięg Ponad 150 m
  • Dokładność pomiaru 0,9 mm na każde 10 m dystansu
  • Dokładność kątowa 0,0007°
  • Auto-poziomowanie Tak, zintegrowane czujniki nachylenia (zakres ±1,8° w obu osiach)
  • Cyfrowy celownik Tak, kamera 5 MP z celownikiem na ekranie urządzenia/tabletu
  • Ekran 7-calowy wyświetlacz dotykowy na głowicy urządzenia
  • Transmisja danych Zintegrowane Wi-Fi (dedykowane połączenie z laptopem/tabletem)
  • Zapis danych Bezpośrednio do formatu CAD (DWG/DXF) oraz XML
  • Dodatkowe funkcje Czujnik wstrząsów (ostrzeżenie przed poruszeniem statywu), notatki głosowe i zdjęcia
  • Szybkość pomiaru Do 60 punktów na minutę
  • Waga i wymiary 4,2 kg; ok. 200 x 320 x 150 mm
  • Zasilanie Akumulator Li-Ion (< 100 Wh), czas pracy ok. 8 godzin
  • Oprogramowanie FlexiCAD

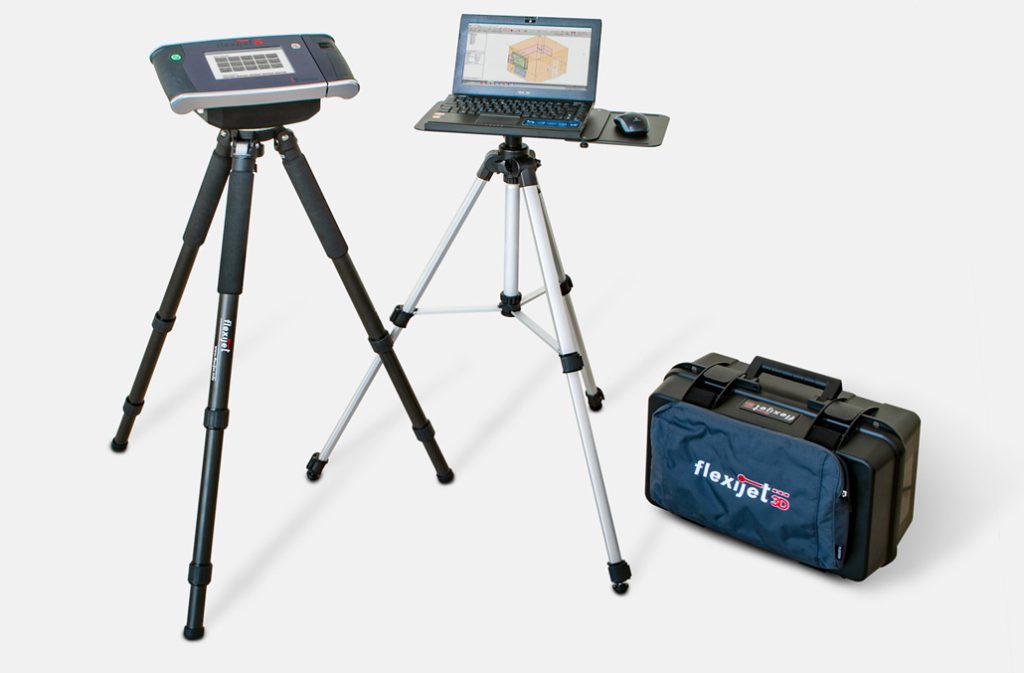

Co zawiera zestaw?

  • Urządzenie pomiarowe Flexijet 3D
    • 7 calowy ekran
    • Laserowy układ pomiarowy
    • 5 megapikselowy wbudowany aparat
    • Silnik o dużej dynamice
    • Czujnik pochylenia
    • Czujnik wstrząsowy
    • Zintegrowany WLAN
    • Mocny akumulator litowo-jonowy (Sprawność, < 100 Wh)
  • Wysokiej jakości statyw z włókna węglowego
    • Płynna regulacja wysokości
    • Torba transportowa
  • Wysokiej jakości walizka transportowa z:
    • Stolik do notebooka na aluminiowym statywie
    • Torba na notebooka
    • Przegródki na akcesoria
  • Akcesoria
    • Pilot zdalnego sterowania
    • Ładowarka
    • Okulary ochronne do lasera
    • Punkty pomiarowe
    • Aluminiowy kątownik pomocniczy
  • Oprogramowanie oraz szkolenie
    • Program FLEXICAD4
    • Gratis druga licencja biurowa FlexiCAD4
    • Gratis FlexiSTONE (2D)
    • Szkolenie jednodniowe (6h) podstawowe w autoryzowanym centrum szkoleniowym.

Zobacz użytkowników

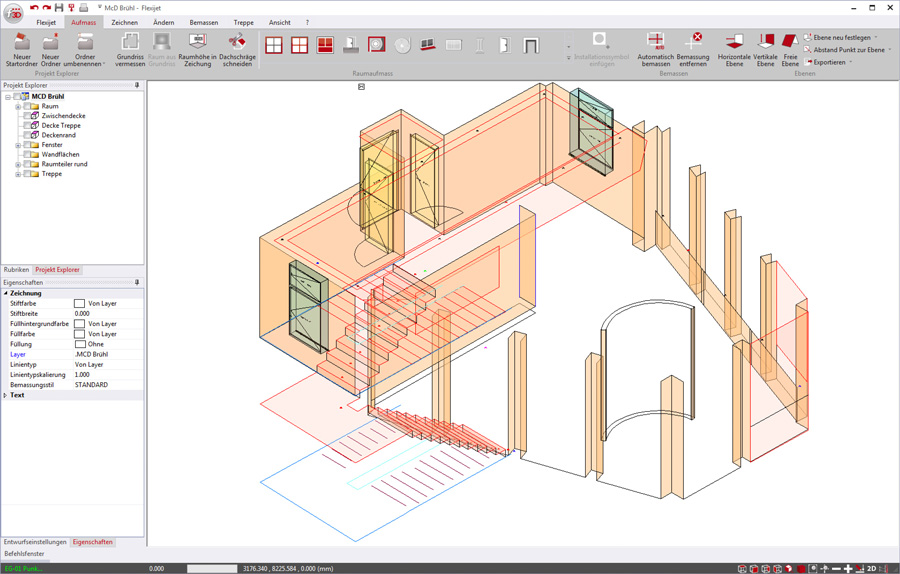

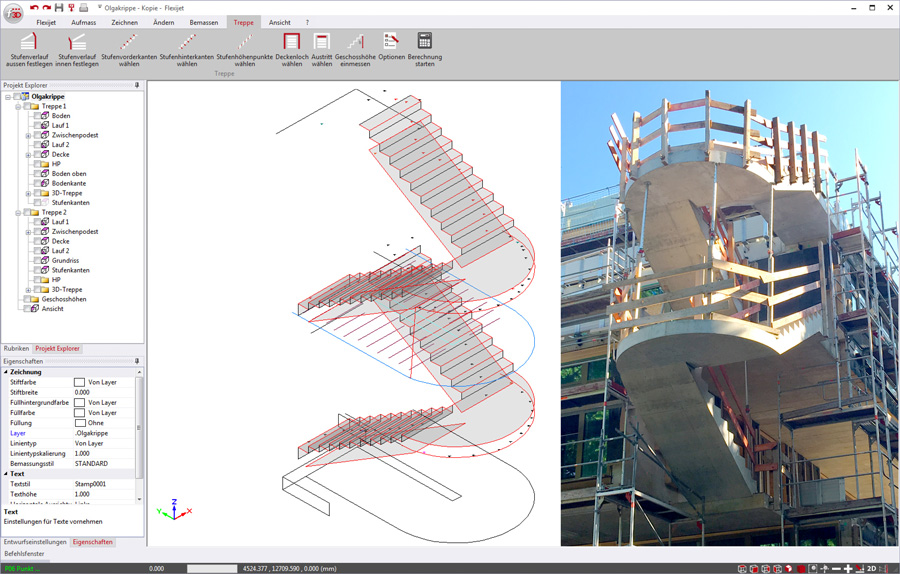

Oprogramowanie FlexiCAD – Twoje biuro projektowe na placu budowy

Zaawansowany system CAD do inwentaryzacji w terenie i inteligentny łącznik z Twoim programem do projektowania.

Oprogramowanie FlexiCAD oferuje logicznie skonstruowany i intuicyjny interfejs użytkownika. Projektanci z doświadczeniem w systemach CAD odnajdą się w nim natychmiast, a osoby początkujące opanują obsługę w bardzo krótkim czasie.
Zadaniem oprogramowania jest tworzenie wydajnych i praktycznych pomiarów bezpośrednio na budowie w formacie CAD. Wiele funkcji zoptymalizowano specjalnie pod kątem inwentaryzacji, co zapewnia maksymalną efektywność. Przy każdym pomiarze widzisz, jak Twój rysunek się uzupełnia, dzięki czemu przed opuszczeniem placu budowy masz pewność, że wszystkie dane istotne dla projektu zostały zebrane.
Dzięki licznym interfejsom eksportu, dane mogą być przesyłane bezpośrednio do Twojego oprogramowania CAD. Równolegle niektóre programy do projektowania wspierają bezpośrednią integrację ze sprzętem Flexijet.
Wybrane cechy oprogramowania FlexiCAD:
  • Intuicyjne prowadzenie użytkownika dzięki pomocnym asystentom.
  • Tryb dotykowy dla łatwej obsługi na tabletach z systemem Windows.
  • Śledzenie biegunowe, funkcje przyciągania (Snap) oraz siatki.
  • Dowolnie definiowane style wymiarowania.
  • Zarządzanie kondygnacjami i pomieszczeniami na warstwach dla lepszej przejrzystości.
  • Biblioteki symboli (elektrycznych, kuchennych i sanitarnych).
  • Pomiar punktów trudno dostępnych (np. ścian zasłoniętych przeszkodami).
  • Pionowanie punktów i przenoszenie wysokości (np. wyznaczanie poziomów odniesienia/„metrysek”).
  • Importowanie bloków z programu AutoCAD.
  • Opcjonalny interfejs bezpośrednio do maszyn CNC.

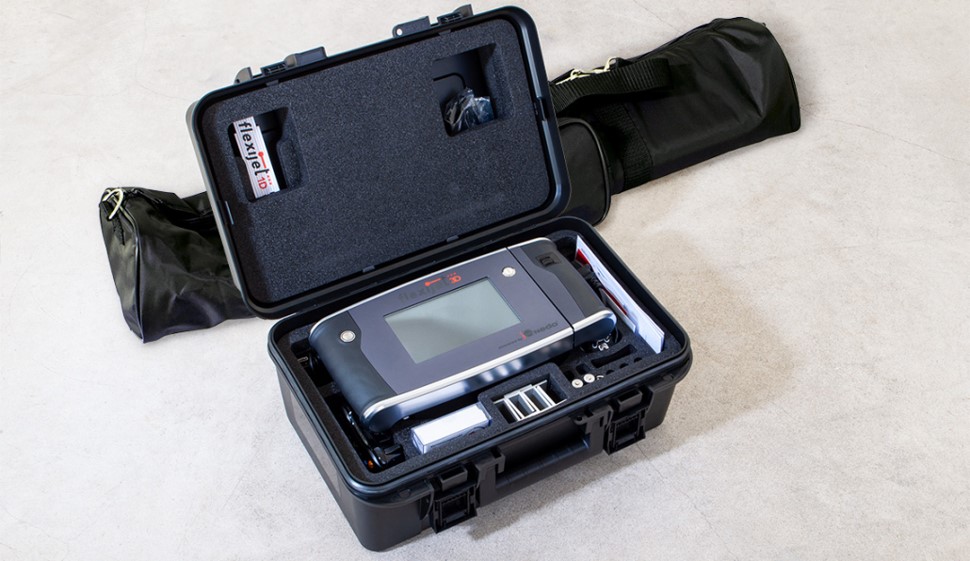

Urządzenie Flexijet 3D

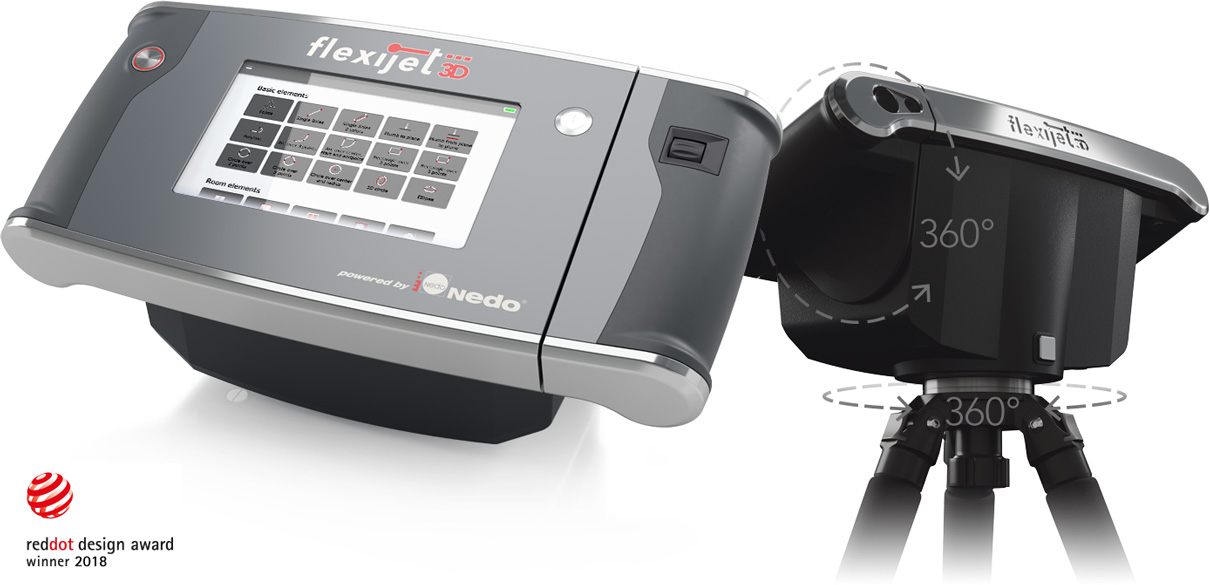

Przemyślany od A do Z – nagrodzony prestiżowym wyróżnieniem Red Dot Design Award 2018

Ergonomiczny sprzęt pomiarowy systemu Flexijet 3D integruje wszystkie komponenty elektroniczne, optyczne i mechaniczne w jednej jednostce, wyróżnionej prestiżową nagrodą Red Dot Design Award.
Sercem systemu Flexijet 3D jest laserowy dalmierz, który w połączeniu z jednostką obrotowo-uchylną rejestruje precyzyjne współrzędne i przesyła je do autorskiego oprogramowania „FlexiCAD”. 7-calowy wyświetlacz dotykowy umożliwia wybór poleceń rysunkowych CAD oraz funkcji oprogramowania bezpośrednio na urządzeniu, bez konieczności podchodzenia do komputera.
System jest gotowy do pracy w zaledwie kilku ruchach. Sprzęt Flexijet automatycznie udostępnia sieć WLAN, aby nawiązać bezpośrednie połączenie z oprogramowaniem FlexiCAD. Dzięki Flexijet 3D uciążliwe poziomowanie statywu za pomocą libelli staje się zbędne – zintegrowany czujnik nachylenia sprawia, że możesz natychmiast rozpocząć pomiar.
Istotną cechą Flexijet 3D jest możliwość obsługi zarówno manualnej, jak i motorycznej – za pomocą pilota lub aplikacji Flexijet Smart Remote na smartfonie. Projekcja wsteczna oraz naprowadzanie na punkty odbywa się dzięki wydajnym i dynamicznym silnikom. Pomiary można wyzwalać poprzez czujnik dotykowy na obudowie, pilotem lub jednym kliknięciem w oprogramowaniu FlexiCAD.
Oprócz dokumentacji fotograficznej, 5-megapikselowa kamera pozwala na optyczny wybór celu za pomocą celownika w obrazie na żywo. Umożliwia to wykonywanie pomiarów nawet przy silnym nasłonecznieniu, gdy plamka lasera nie jest już widoczna gołym okiem.
Jeśli podczas pomiaru urządzenie zostanie potrącone, zintegrowany czujnik wstrząsów natychmiast zarejestruje to zdarzenie i wyświetli komunikat na urządzeniu oraz w oprogramowaniu. Flexijet 3D można błyskawicznie przywrócić do orientacji w rysunku poprzez ponowne zmierzenie znanych punktów, co pozwala na bezproblemową kontynuację pracy.
Średni czas pracy na baterii wynosi ok. 8 godzin, zależnie od intensywności pracy silników. Zarówno na wyświetlaczu urządzenia, jak i w oprogramowaniu widoczny jest stan naładowania, a doładowanie akumulatora jest możliwe w dowolnym momencie podczas pracy.

Świadczymy usługi pomiaru!
Zapytaj o ofertę: info@woodlab.com.pl
W treści e-mail podaj zakres pomiaru oraz lokalizację.

Aplikacja Flexijet Smart Remote
Zdalne sterowanie, wybór poleceń rysunkowych CAD oraz dokumentacja zdjęciowa pomiaru bezpośrednio ze smartfona.
Twój smartfon jako centrum dowodzenia
Dzięki aplikacji Flexijet Smart Remote zyskujesz pełną kontrolę nad procesem pomiarowym, mając urządzenie mobilne zawsze pod ręką:
  • Inteligentne sterowanie: Obsługuj ruchy lasera i wyzwalaj pomiary bez podchodzenia do statywu czy komputera.
  • Szybki wybór poleceń: Wybieraj kluczowe funkcje FlexiCAD (linie, łuki, prostokąty) bezpośrednio na ekranie telefonu, co znacząco przyspiesza pracę w pojedynkę.
  • Dokumentacja wizualna: Wykorzystaj aparat w smartfonie, aby błyskawicznie przypisywać zdjęcia detali do konkretnych punktów pomiarowych w Twoim projekcie.
Pobierz z Google Play
Pobierz z App Store

Użytkownicy Flexijet 3D

ELASTYCZNOŚĆ w działaniu – racjonalizacja i wzrost wydajności pomiarów dla szerokiego grona specjalistów

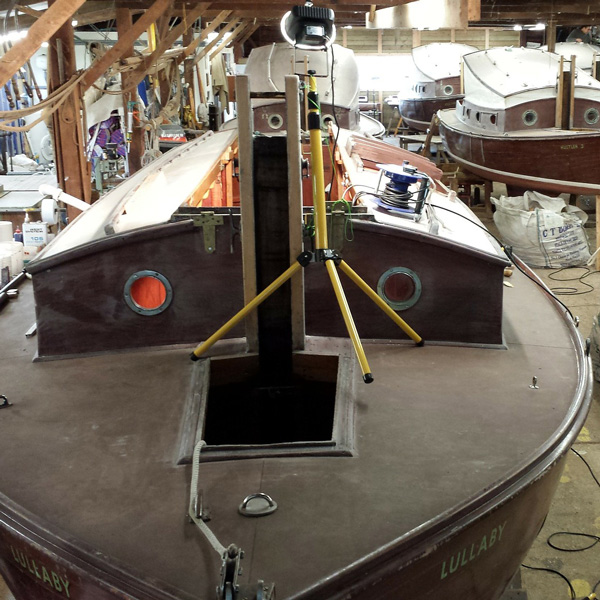

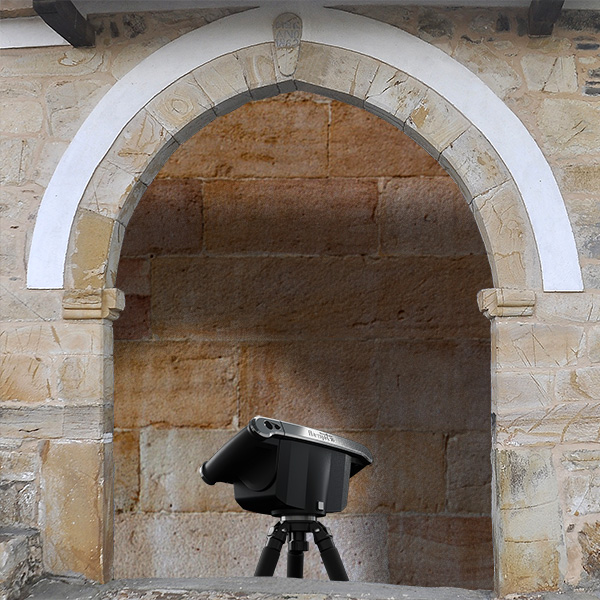

Wykończenie wnętrz, obiektów i sklepów, Budowa schodów, Kamieniarstwo, Konstrukcje metalowe i ślusarstwo, Produkcja mebli i stolarka, Rzeczoznawcy i biegli, Konstrukcje szklane i fasadowe, Projektowanie i montaż kuchni, Zabudowa wnętrz jachtów i łodzi, Architekci i geodeci
